Messanleitungen

Miss die Höhe und Breite der Glasscheibe deines Fensters inklusive Gummidichtung wie abgebildet. Bei gerader Glasleiste, ziehe sicherheitshalber 5 mm vom Breitenmaß ab. Sollte deine Glasleiste schräg sein, dann addiere 5 mm in der Höhe.

Hinweis

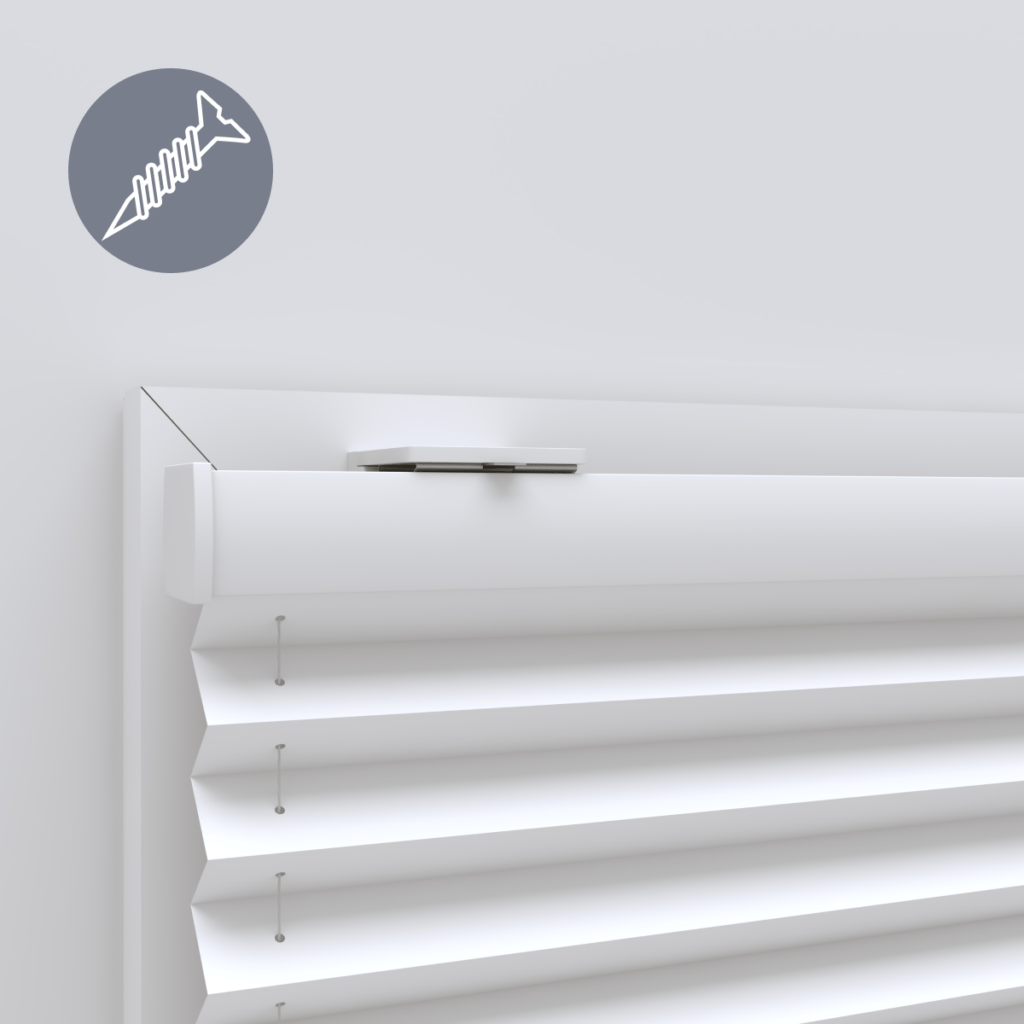

Die Glasleistentiefe muss mindestens 25 mm betragen. Sollte das nicht der Fall sein, wähle bitte eine andere Montageart (z.B. Klemmen oder Schrauben in den Fensterrahmen).

Miss die Höhe deines Fensterflügels und ziehe 10 mm ab. Für das Breitenmaß, miss die Breite deines Fensters inklusive gewünschten Überstand (= X) wie abgebildet. Achte dabei auf den Fenstergriff.

Hinweis
Die Linien deiner Glasleiste auf dem Fensterrahmen eignen sich gut als Breitenmaße für diese Montage.

Miss die Höhe deines Fensterflügels und ziehe 60 mm ab. Um die Breite zu erhalten, miss deine Fensterbreite inklusive Gummidichtung.

Für die Bemaßung sind die Art deiner Glasleiste (gerade oder schräg) sowie die Größe deiner Gummidichtung entscheidend. Miss die Glasleiste sowie die Breite deiner Dichtung (= D) wie abgebildet.

Hinweis

D IST KLEINER ODER GLEICH 5 MM
Ziehe 4 mm vom Breitenmaß ab. Bei gerader Glasleiste, ziehe außerdem 10 mm vom Höhenmaß ab. Ist deine Glasleiste schräg, ziehe anstelle 10 mm nur 8mm vom Höhenmaß ab.

D IST GRÖSSER ALS 5 MM
Die Gummidichtung wird in diesem Fall nicht zu den Maßen gezählt. Addiere 7 mm zum Breitenmaß ohne Dichtung und subtrahiere 2 mm vom Höhenmaß ohne Dichtung ab.

Miss die Höhe und Breite der Glasscheibe deines Fensters inklusive Gummidichtung wie abgebildet. Bei gerader Glasleiste, ziehe sicherheitshalber 5 mm vom Breitenmaß ab. Sollte deine Glasleiste schräg sein, dann addiere 5 mm in der Höhe.

Hinweis
Die Glasleistentiefe muss mindestens 25 mm betragen. Sollte das nicht der Fall sein, wähle bitte eine andere Montageart (z.B. Klemmen oder Schrauben in den Fensterrahmen).

Miss die Höhe deines Fensterflügels und ziehe 10 mm ab. Für das Breitenmaß, miss die Breite deines Fensters inklusive gewünschten Überstand (= X) wie abgebildet. Achte dabei auf den Fenstergriff.

Hinweis
Die Linien deiner Glasleiste auf dem Fensterrahmen eignen sich gut als Breitenmaße für diese Montage.

Wähle den Namen deines Dachfenster-Herstellers aus, um die Maße zu ermitteln. Du findest das Typenschild des Herstellers normalerweise am äußeren oder inneren Rand des geöffneten Fensters.

Hinweis
Gib uns die Informationen zu Dachfenster-Hersteller, Produktlinie und Fenstertyp an, die du allesamt auf dem Typenschild findest. Nachfolgend siehst du eine Anleitung, wie du die Informationen abliest:

Für die Bemaßung sind die Art deiner Glasleiste (gerade oder schräg) sowie die Größe deiner Gummidichtung entscheidend. Miss die Glasleiste sowie die Breite deiner Dichtung (= D) wie abgebildet.

Hinweis

D IST KLEINER ODER GLEICH 5 MM
Ziehe 5 mm vom Breitenmaß ab. Bei gerader Glasleiste, ziehe außerdem 2 mm vom Höhenmaß ab. Ist deine Glasleiste schräg, addiere 4 mm zum Höhenmaß.

D IST GRÖSSER ALS 5 MM
Die Gummidichtung wird in diesem Fall nicht zu den Maßen gezählt. Addiere 6 mm zum Breitenmaß ohne Dichtung und 14 mm zum Höhenmaß ohne Dichtung.

Miss die Höhe deines Fensterflügels und ziehe 10 mm ab. Für das Breitenmaß, miss die Breite deines Fensters inklusive gewünschten Überstand (= X) wie abgebildet. Achte dabei auf den Fenstergriff.

Hinweis
Die Linien deiner Glasleiste auf dem Fensterrahmen eignen sich gut als Breitenmaße für diese Montage.

Rollos können variabel in der Breite und Höhe an der Wand montiert werden. Miss die Fensternische wie abgebildet. Wir empfehlen, zum Höhenmaß oben 10 cm und rechts und links zum Breitenmaß jeweils 5 cm Überstand (= X) zu addieren.

Miss die Höhe und Breite der Glasleiste deines Fensters inklusive gewünschten Überstand (= X) wie abgebildet. Oben und unten wird ein Überstand von je mindestens 25 mm empfohlen, da die Winkel dieses Maß besitzen. Achte beim Breitenmaß auf den Fenstergriff.

Hinweis
Die Linien deiner Glasleiste auf dem Fensterrahmen eignen sich gut als Breitenmaße für diese Montage.

Miss die Höhe und Breite der Glasscheibe deines Fensters inklusive Gummidichtung wie abgebildet. Bei gerader Glasleiste, ziehe sicherheitshalber 5 mm vom Breitenmaß ab. Sollte deine Glasleiste schräg sein, dann addiere 5 mm in der Höhe.

Hinweis
Die Glasleistentiefe muss mindestens 25 mm betragen. Sollte das nicht der Fall sein, wähle bitte eine andere Montageart (z.B. Klemmen oder Schrauben in den Fensterrahmen).

Miss die Höhe und Breite der Glasscheibe deines Fensters inklusive Gummidichtung wie abgebildet. Bei gerader Glasleiste, ziehe sicherheitshalber 5 mm vom Breitenmaß ab. Sollte deine Glasleiste schräg sein, dann addiere 5 mm in der Höhe.

Hinweis
Die Glasleistentiefe muss mindestens 25 mm betragen. Sollte das nicht der Fall sein, wähle bitte eine andere Montageart (z.B. Klemmen oder Schrauben in den Fensterrahmen).

Miss die Höhe und Breite der Glasleiste deines Fensters inklusive gewünschten Überstand (= X) wie abgebildet. Oben und unten wird ein Überstand von je mindestens 25 mm empfohlen, da die Winkel dieses Maß besitzen. Achte beim Breitenmaß auf den Fenstergriff.

Hinweis
Die Linien deiner Glasleiste auf dem Fensterrahmen eignen sich gut als Breitenmaße für diese Montage.
